hur fungerar diafragmapumpar?

Membranpumpar arbeta genom att använda ett flexibelt membran som oscillerar fram och tillbaka för att skapa ett vakuum för att ta in vätska och ett positivt tryck för att tömma den. Denna fram- och återgående deplacementmekanism säkerställer en tätning mellan drivmekanismen och den pumpade vätskan, vilket gör den idealisk för hantering av frätande, nötande eller trögflytande vätskeller utan läckage.

Kärnmekanismen: Hur fungerar en membranpump?

Den grundläggande driften av en membranpump är beroende av volymförändringen i en pumpkammare som underlättas av rörelsen av ett flexibelt membran. När membranet dras bort från pumphuvudet ökar volymen av kammaren, vilket minskar det inre trycket. Detta skapar ett vakuum som drar vätska genom inloppsventilen. Omvänt, när membranet trycks mot pumphuvudet, minskar volymen, vilket ökar trycket och tvingar ut vätskan genom utloppsventilen.

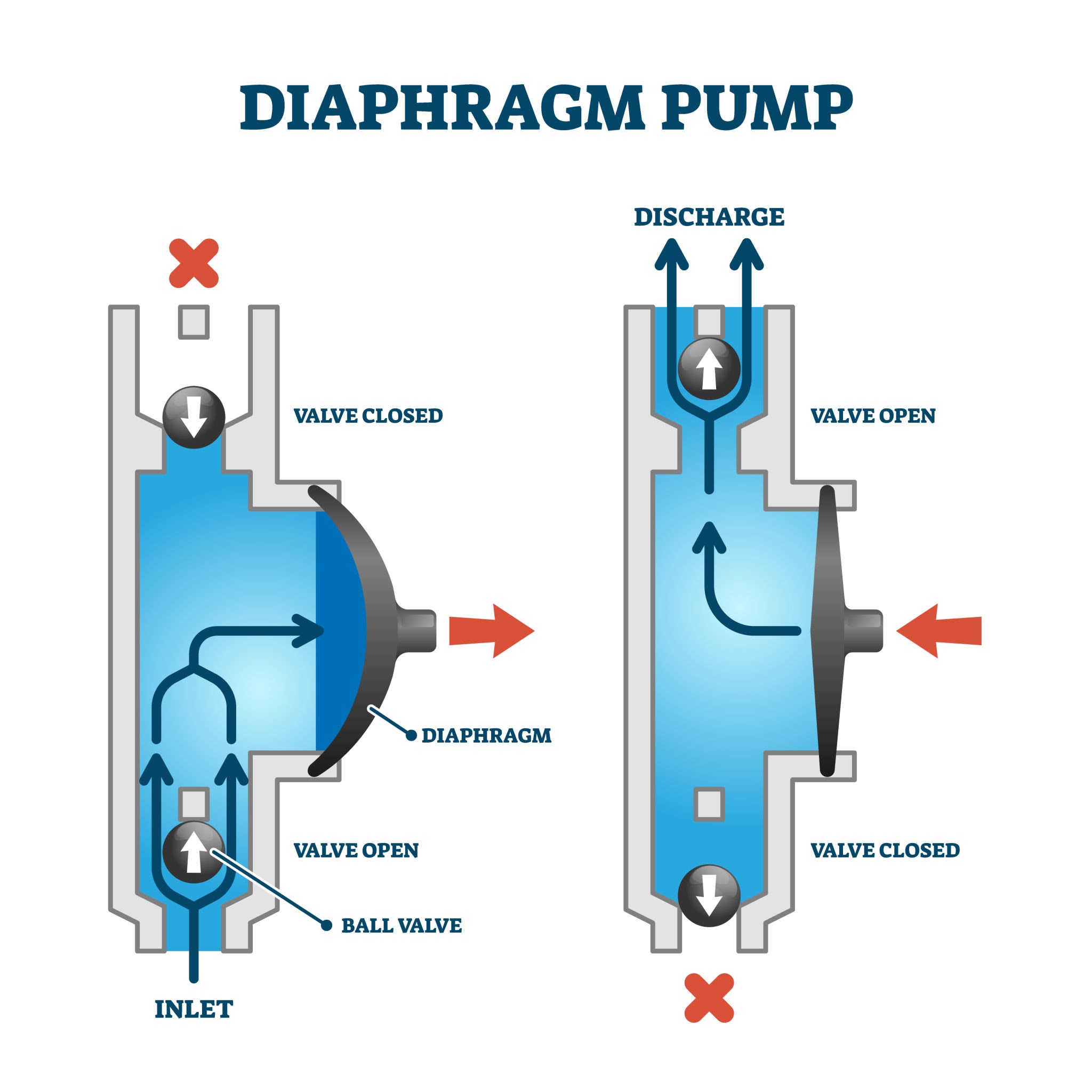

Att förstå hur fungerar membranpumpar i detalj måste man titta på tvåtaktscykeln:

• Sugslaget: Membranet rör sig utåt och skapar en lågtryckszon. Den inloppsbackventil öppnas på grund av tryckskillnaden, vilket gör att vätska kan komma in i kammaren, medan utloppsbackventil förblir tätt tillsluten.
• Urladdningsslaget: Membranet rör sig inåt och komprimerar vätskan. Det ökade trycket tvingar inloppsbackventil att stänga och utloppsbackventil öppnas och skjuter ut vätskan i utloppsröret.

[Bild av membranpumpens funktionsprincip]

Typer av membranpumpar och deras unika funktioner

Membranpumpar kategoriseras främst efter sin strömkälla: luftstyrda dubbelmembranpumpar (AODD) och motordrivna (mekaniska/hydrauliska) pumpar. Varje typ använder samma grundläggande membranrörelse men skiljer sig i hur energin överförs till själva diafragman.

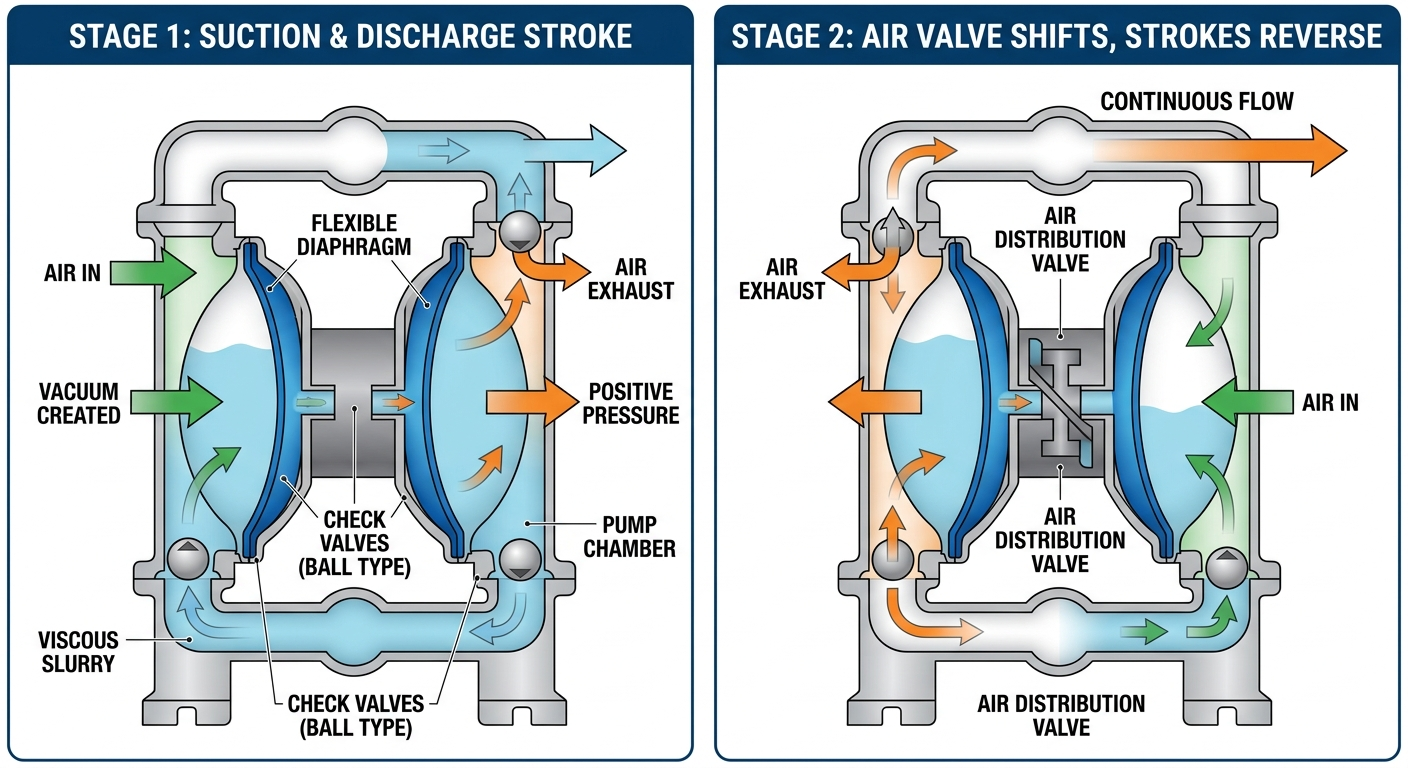

1. Luftdrivna dubbelmembranpumpar (AODD).

AODD-pumpar använder tryckluft för att flytta en gemensam axel som förbinder två membran, vilket möjliggör en kontinuerlig pumpning. När luft riktas mot baksidan av membran A, trycker den ut vätska ur den första kammaren. Samtidigt dras diafragma B inåt, vilket skapar sug i den andra kammaren. En luftfördelningsventil ser till att lufttillförseln växlar mellan de två sidorna.

2. Mekaniskt manövrerade membranpumpar

Mekaniskt drivna pumpar använder en vev eller excentrisk växelmekanism för att fysiskt dra och trycka på membranet. Denna design är vanlig i mindre applikationer och doseringspumpar där exakt kontroll över slaglängden krävs. Det är mycket effektivt för kemikaliedosering under lågt tryck.

3. Hydrauliskt manövrerade membranpumpar

Hydrauliska membranpumpar använder en kolv för att trycksätta en hydraulvätska, som sedan flyttar membranet. Eftersom membranet är "balanserat" mellan hydraulvätskan och den pumpade vätskan utsätts det för mindre mekanisk påfrestning, vilket gör denna typ lämplig för industriella högtrycksapplikationer (upp till 100 bar eller mer).

Prestandajämförelse: AODD vs. Mekanisk vs. Hydraulisk

Att välja rätt membranpump beror på erforderligt tryck, flödeshastighet och typen av vätska som hanteras. Nedan är en detaljerad jämförelse av de tre primära teknologierna.

Funktion	AODD-pumpar	Mekaniska pumpar	Hydrauliska pumpar
Strömkälla	Tryckluft	Elmotor	El/hydraulisk
Max tryck	Medium (8-10 bar)	Låg till Medium	Mycket hög (100 bar)
Självsugande	Utmärkt	Bra	Bra
Hantering av fasta ämnen	Utmärkt	Begränsad	Begränsad
Bästa användningsfallet	Uppslamning/kemikalier	Vattenbehandling	Högtrycksdosering

Tabell 1: Jämförande analys av membranpumpsteknologier efter prestandamått

Viktiga fördelar med att använda membranpumpar

Den främsta fördelen med en membranpump är dess tätningslösa design, som eliminerar risken för läckage och minskar underhållskraven. Till skillnad från centrifugalpumpar som kräver mekaniska tätningar eller packning flexibelt diafragma fungerar som en statisk tätning.

• Körtorkningsförmåga: De flesta AODD pumpar kan torka under längre perioder utan att skada de inre komponenterna, eftersom det inte finns några roterande delar som genererar värme från friktion.
• Nedsänkbara alternativ: Många membranpumpar är konstruerade för att vara helt nedsänkta i vätskan de pumpar, förutsatt att luftutsläppet ventileras över vätskenivån.
• Skjuvkänslighet: De ger en skonsam pumpverkan, vilket är avgörande för skjuvkänsliga vätskor som livsmedel (såser, krämer) eller polymerer som kan bryta ner under höghastighetsrotation av andra pumptyper.
• Explosionssäker: Eftersom AODD-pumpar körs på luft snarare än elektricitet, är de till sin natur ATEX-klassad och säker för användning i farliga eller explosiva miljöer.

Underhåll och gemensamma utmaningar

Den vanligaste punkten för fel i dessa system är själva membranet, som så småningom tröttnar på grund av den konstanta fram- och återgående rörelsen. Förståelse hur fungerar membranpumpar innebär att inse att membranet är en slitagedel.

Val av membranmaterial

Att välja rätt material är avgörande för livslängden. Till exempel, PTFE (teflon) ger överlägsen kemikalieresistens men är mindre flexibel än Santoprene or Nitrat . I en studie av kemiska processanläggningar ökade bytet till en mer kompatibel elast membranets livslängd med över 300 %, vilket minskade stilleståndstiden avsevärt.

Ventilhinder

Backventilerna (kul- eller klafftyp) måste sitta perfekt för att bibehålla flödet. Om en fast partikel fastnar i ventilsätet kommer pumpen att förlora sin fyllning. Använder viktade ventilkulor kan ofta lösa problem där vätskan är för trögflytande för att standardkulor ska kunna sitta snabbt.

Vanliga frågor: Förstå driften av membranpumpen

Slutsats

Att bemästra frågan om "hur fungerar membranpumpar" gör det möjligt för industrier att optimera sina vätskeöverföringsprocesser för säkerhet och effektivitet. Oavsett om du har att göra med aggressiva kemikalier, tjocka slam eller känsliga livsmedelsprodukter förblir membranpumpen ett av de mest mångsidiga och pålitliga verktygen inom modern teknik. Genom att välja rätt drivtyp och material kan du säkerställa en långvarig, läckagefri lösning för dina mest utmanande pumpbehov.
